شرح کامل کد خطا پکیج ایران رادیاتور و شیوه رفع آنها
پکیج دیواری ایران رادیاتور یکی از محبوب‌ترین سیستم‌های گرمایشی در ایران است که به دلیل کیفیت ساخت بالای پکیج و همچنین داشتن ویژگی های خاص مثل نمایش کد خطا پکیج ایران رادیاتور، هنگام بروز مشکل در بسیاری از خانه ها و ادارات نصب و بهره برداری میشود.
یکی از مهم‌ترین ویژگی های پکیج که هنگام خرید پکیج باید به آن توجه داشته باشید، قابلیت نمایش کد خطا یا (Error code) در صورت بروز مشکل است. این کد ها به تعمیرکار پکیج ایران رادیاتور و کاربر کمک میکند تا سریع تر علت خرابی را پیدا کنند.
در این مقاله از گروه صنعتی تهران چیلر قصد داریم کامل ترین راهنمای کد خطای پکیج ایران رادیاتور را ارائه دهیم. همچنین در این مقاله به بررسی کامل کدخطا های پکیج ایران رادیاتور در تمامی مدل های L، M و سری A (آنالوگ و دیجیتال) میپردازیم و شیوه رفع ارور پکیج ایران رادیاتور را به شما آموزش میدهیم.
در ادامه مقاله به شما خواهیم گفت چه زمانی میتوانید مشکل پکیج را شخصا برطرف کنید و چه زمانی لازم است با یک تعمیرکار پکیج ایران رادیاتور در تهران تماس بگیرید، با ما همراه باشید.
کد خطای پکیج ایران رادیاتور چیست؟

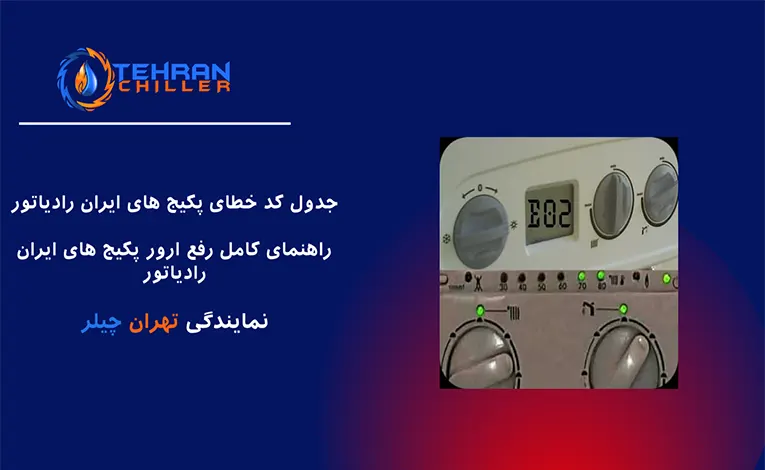

کد خطا (Error Code) در پکیج ایران رادیاتور، در واقع پیغامی است که برد الکترونیکی پکیج ایران رادیاتور هنگام بروز مشکل نمایش میدهد. این کدها معمولاً به صورت ترکیب عدد و حرف مثل ارور (E1وE2و…) یا چشمک زدن چراغ‌ها در مدل‌های آنالوگ پکیج ایران رادیاتور یا ثابت ماندن چراغ ها روی اعداد خاص نمایش داده میشوند.
هدف از این سیستم، عیب‌یابی سریع و کاهش هزینه تعمیرات پکیج ایران رادیاتور است؛ چون با دیدن یک کد خطا، تعمیرکار پکیج می‌تواند خیلی سریع‌تر مشکل را تشخیص دهد.
لازم به ذکر است، در بسیاری از مواقع نیز به علت نوسان برق برد پکیج ایران رادیاتور نیاز به تعمیر پیدا میکند و در واقع کد خطایی که به کاربر نمایش میدهد اشتباه است و شما نیاز به تعمیر برد پکیج ایران رادیاتور پیدا خواهید کرد و یا لازم است یک برد پکیج جدید بخرید.
پیشنهاد میکنیم برای خرید برد پکیج ایران رادیاتور به صورت مستقیم از نمایندگی ایران رادیاتور و شرکت تهران چیلر اقدام کنید تا با گارانتی قطعات پکیج و نصب توسط نمایندگی تهران چیلر از مشکلات آتی جلوگیری شود.
لیست کامل کدهای خطای پکیج ایران رادیاتور (مدل‌های دیجیتال)
در ادامه لیست کد خطای مربوط به پکیج های دیجیتال ایران رادیاتور را بررسی میکنیم.
مدل های دیجیتال پکیج ایران رادیاتور:
- سری L پکیج ایران رادیاتور شامل:
- مدل L24FF
- مدل L28FF
- مدل L36FF
- مدل L42FF
- سری ECO (مدل های جدید)
- ECO24FF
- ECO28FF
- پکیج زمینی دیجیتال ایران رادیاتور مدل Z36FF
لیست زیر شامل تمام کد خطاهای پکیج دیجیتال ایران رادیاتور که به طور کامل در لیست بالا ذکر کردیم است:
کد خطا | توضیح خطا | علت احتمالی | روش رفع |
E01 | عدم تشکیل شعله | قطعی گاز – خرابی جرقه‌زن – سنسور شعله | بررسی فشار گاز، تعویض جرقه‌زن یا سنسور |
E02 | فعال شدن ترموستات حدی (Over Heat) | افزایش بیش از حد دمای مبدل | رسوب‌زدایی مبدل، بررسی پمپ سیرکولاسیون |
E10 | افت فشار مدار گرمایش | نشتی آب – کمبود فشار – هواگیری ناقص | هواگیری رادیاتورها، تنظیم فشار |
E20 | خطای فن یا پرشر سوئیچ هوا | گرفتگی دودکش – خرابی فن – پرشر معیوب | تمیزکاری دودکش، تعویض فن یا پرشر |
E50 | خطای سنسور دما (NTC) | خرابی سنسور – قطعی سیم‌کشی | تعویض یا تعمیر سنسور دما |
E99 | خطای برد الکترونیک | مشکل جدی در برد | نیاز به تعمیر تخصصی برد |
همانطور که مشخص است، در صورت نداشتن اطلاعات کافی در مورد شیوه رفع ارور پکیج ایران رادیاتور نیاز دارید تا با نمایندگی تعمیرات پکیج ایران رادیاتور تماس بگیرید.
یکی از معتبر ترین نمایندگی های ایران رادیاتور در تهران شرکت تهران چیلر است که خدمات ۲۴ ساعته فروش و تعمیرات پکیج در تهران ارائه میکند، در صورت نیاز به مشاوره خرید، تعمیرات و یا درخواست تعمیرکار پکیج ایران رادیاتور میتوانید با کارشناسان این شرکت از طریق شبکه های اجتماعی و یا تماس تلفنی در ارتباط باشید.
خطاهای مربوط به شعله و جرقه‌زنی پکیج ایران رادیاتور
کد خطا E1
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: عدم تشکیل شعله در مشعل
- علت احتمالی: قطعی گاز، فشار گاز کم، خرابی جرقه‌زن، مشکل در سنسور شعله
- روش رفع خطا: بررسی اتصال گاز، سرویس مشعل، تنظیم جرقه‌زن، در صورت لزوم تعویض سنسور شعله
خطاهای مربوط به سنسورها (NTC)
- کد خطا E2
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: خرابی یا قطعی سنسور NTC آب مصرفی
- علت احتمالی: خرابی سنسور، قطعی کابل، اتصالی در مدار
- روش رفع خطا: بررسی و تعویض سنسور NTC آب مصرفی
- کد خطا E3
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: خرابی سنسور NTC مدار گرمایش
- علت احتمالی: خرابی سنسور گرمایش، سیم‌کشی معیوب
- روش رفع خطا: تعویض سنسور NTC گرمایش، بررسی کابل‌کشی
خطاهای ایمنی و دما
- کد خطا E4
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: فعال شدن ترموستات ایمنی (افزایش بیش از حد دما)
- علت احتمالی: گرفتگی مدار، خرابی پمپ، هواگیری ناقص، رسوب‌زدگی مبدل
- روش رفع خطا: هواگیری رادیاتورها، سرویس و رسوب‌زدایی مبدل، بررسی عملکرد پمپ
- کد خطا E5
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: عمل نکردن سوئیچ فشار آب
- علت احتمالی: فشار کم آب در مدار، خرابی سوئیچ فشار آب، نشتی در سیستم
- روش رفع خطا: تنظیم فشار مدار (۱٫۵ بار)، بررسی و تعویض سوئیچ فشار آب
خطاهای فن و دودکش
- کد خطا E6
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: مشکل در سوئیچ فشار هوا یا فن
- علت احتمالی: گرفتگی دودکش، خرابی فن، قطعی سیم‌کشی
- روش رفع خطا: بررسی مسیر دودکش، تست و در صورت لزوم تعویض فن یا سوئیچ فشار هوا
- کد خطا E7
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: خرابی پرشر سوئیچ هوا یا قطع ارتباط با برد
- علت احتمالی: اتصالی در مدار، خرابی پرشر هوا
- روش رفع خطا: تعویض پرشر سوئیچ هوا، بررسی اتصالات
خطاهای عمومی و برد الکترونیک
- کد خطا E8
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: خطای ارتباطی بین سنسورها و برد
- علت احتمالی: قطعی کابل‌کشی، خرابی برد کنترل
- روش رفع خطا: بررسی سیم‌کشی داخلی، در صورت نیاز تعویض یا تعمیر برد
- کد خطا E9
- مدل‌های مربوط: سری L ، ECO ، Z
- توضیح خطا: افت فشار آب در مدار گرمایش
- علت احتمالی: کمبود آب در مدار، نشتی در سیستم، خرابی شیر پرکن
- روش رفع خطا: تنظیم فشار مدار (بین ۱ تا ۱٫۵ بار)، تعمیر یا تعویض شیر پرکن، رفع نشتی‌ها
همه کد خطا های پکیج ایران رادیاتور دیجیتال
کدهای E1 تا E9 تمام خطاهای متداول در پکیج‌های دیجیتال ایران رادیاتور دیجیتال در سری های L،Eco و Z را پوشش می‌دهند.
نکته مهم: در بسیاری از موارد با هواگیری، تنظیم فشار آب یا بررسی دودکش مشکل رفع میشود، اما در خطاهای مربوط به برد، سنسورها یا فن بهتر است از تعمیرکار و نمایندگی مجاز پکیج ایران رادیاتور کمک بگیرید.
جدول کد خطاهای پکیج ایران رادیاتور (تکمیلی سری دیجیتال)
کد خطا | نوع مشکل | مدل‌های مربوط | توضیح خطا | علت‌های احتمالی | روش رفع |
E1 | فشار/پرشر آب | همه مدل‌های L/K (FF و CF) | پرشرسوییچ آب در وضعیت قطع است (کمبود فشار مدار گرمایش) | افت فشار سیستم، نشتی رادیاتورها/شیلنگ‌ها، خرابی پرشرسوییچ آب، گرفتگی شیر پرکن | فشار را به 1–1.5 بار برسانید، هواگیری، رفع نشتی، سرویس یا تعویض پرشر آب/شیر پرکن، سپس ریست |
E2 | شعله/گاز | همه مدل‌های L/K | تشکیل یا تشخیص شعله ناموفق | قطع یا افت فشار گاز، خرابی جرقه‌زن/میله یون، اتصال زمین نامناسب، خرابی شیر گاز، مسیر دود/هوای احتراق | بازبینی گاز و شیر گاز، تمیزکاری میله یون و الکترود جرقه، چک ارت، سرویس مسیر احتراق، ریست |
E10 | دود/ایمنی دودکش | L/K نوع CF (بدون فن) | کلید دود (ترموستات دود) عمل کرده | انسداد دودکش، مکش نامناسب، نصب نادرست کلاهک H، خرابی ترموستات دود | بازبینی/آزادسازی دودکش، اصلاح نصب کلاهک، تست و تعویض ترموستات دود |
E31 | سنسور دما (NTC شوفاژ) | همه L/K | اتصال کوتاه NTC مدار گرمایش | سنسور معیوب، اتصال کوتاه سیم‌کشی | تست مقاومت NTC، تعویض سنسور/سیم |
E32 | سنسور دما (NTC شوفاژ) | همه L/K | مدار باز/قطعی NTC مدار گرمایش | قطع‌شدگی سیم، کانکتور شل، سنسور معیوب | اتصال‌دهی مجدد، تعویض NTC |
E41 | سنسور دما (NTC آب گرم مصرفی) | همه L/K | اتصال کوتاه NTC مصرفی | رطوبت یا خرابی سنسور، اتصال کوتاه کابل | خشک‌کردن/تعویض NTC، رفع اتصال |
E42 | سنسور دما (NTC آب گرم مصرفی) | همه L/K | مدار باز/قطعی NTC مصرفی | قطعی سیم، کانکتور شل، سنسور معیوب | اتصال‌دهی مجدد، تعویض NTC |
E50 | فن/پرشر هوا | L/K فن‌دار (FF) | فن خاموش ولی پرشرِ هوا «بسته» است | پرشر هوا گیر کرده/معیوب، رطوبت شیلنگ، خطای برد | بازبینی پرشر و شیلنگ‌ها، تعویض پرشر، بررسی برد |
E51 | فن/پرشر هوا | L/K فن‌دار (FF) | فن کار میکند ولی پرشرِ هوا «باز» مانده | انسداد ونتوری/شلنگ پرشر، خرابی پرشر هوا، خرابی فن، دودکش مسدود | تمیزکاری مسیر، تعویض پرشر یا فن، رفع انسداد دودکش |
E81 | اورهِیت/کلید حد | همه L/K | ترموستات حد 105°C عمل کرده (اغلب در حالی‌که NTC دمای غیرعادی نشان نمی‌دهد) | گرفتگی مدار/رسوب، هواگرفتگی، پمپ معیوب، شعله بالانس نیست | هواگیری، اسیدشویی مبدل/مدار، سرویس یا تعویض پمپ، تنظیم شعله |
E88 | دمای بیش از حد | همه L/K | دمای مدار گرمایش بالاتر از حد مجاز ( ~89–95°C) | بسته بودن شیرها، رسوب مبدل، هواگرفتگی، دبی پایین مدار | بازکردن مسیرها، شست‌وشوی مبدل، هواگیری، تنظیم دبی |
E12 / E30 / E99 | برد الکترونیک | همه L/K | خطای داخلی برد/نرم‌افزار | نوسان برق/رطوبت، خرابی قطعات برد | ریست، خشک‌کردن، در صورت تداوم تعمیر تخصصی یا تعویض برد |

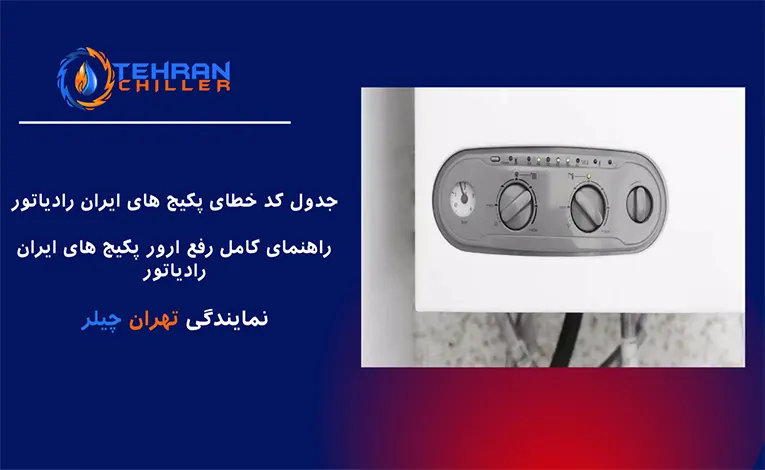

کدهای خطای پکیج ایران رادیاتور در مدل‌های آنالوگ (چراغ‌دار)
در مدل‌های آنالوگ، به جای نمایش عدد و حروف، چراغ‌ها شروع به چشمک زدن می‌کنند. برای مثال:
- چشمک زدن چراغ 40 → مشکل در تشکیل شعله
- چشمک زدن چراغ 70 → فعال شدن ترموستات حدی
- چشمک زدن چراغ 90 → افت فشار آب مدار گرمایش
همچنین در برخی از مدل ها ارور به صورت روشن ماندن دائمی چند چراغ نمایش داده میشود مانند:
- ارور 40.60.70 پکیج ایران رادیاتور که مربوط به پرشر سوئیچ است
- ارور 40.60.80 پکیج ایران رادیاتور
علت بروز ارورهای پکیج ایران رادیاتور
معمولاً ارورهای پکیج ایران رادیاتور به یکی از دلایل زیر رخ می‌دهند:
- مشکلات گازرسانی (قطعی یا افت فشار گاز)
- خرابی قطعات الکترونیکی مثل سنسور، پرشر، برد
- رسوب گرفتن مبدل حرارتی
- نشتی یا افت فشار آب در مدار گرمایش
- گرفتگی دودکش یا خرابی فن
پکیج های انالوگ ایران رادیاتور
پکیج های انالوگ ایران رادیاتور به مدل های زیر تقسیم میشوند:
- سری A
- ECO مدل های قدیمی تر
- سری M
- سری B
- سری E
هر کدام از این مدل پکیج های ایران رادیاتور خود به چند مدل دیگر تقسیم بندی میشوند:
۱. سری M
- ویژگی‌ها: آنالوگ، تک مبدل، بدون نمایشگر دیجیتال، بیشتر برای گرمایش و آب گرم مصرفی خانگی
- مدل‌ها: M24، M28، M35
۲. سری E
- ویژگی‌ها: آنالوگ، تک مبدل یا دو مبدل، فن‌دار (FF) و بدون فن (CF)
- مدل‌ها: E24، E28، E35، E50
۳. سری ECO
- ویژگی‌ها: آنالوگ، کارکرد اقتصادی و ساده، مناسب برای واحدهای آپارتمانی کوچک، دارای کلید ایمنی و ضدیخ
- مدل‌ها: ECO 24، ECO 28
۴. سری A
- ویژگی‌ها: بعضی مدل‌های اولیه آنالوگ بوده‌اند، بیشتر به عنوان مدل پایه اقتصادی عرضه شده‌اند
- مدل‌ها: A24، A28
۵. سری B
- ویژگی‌ها: آنالوگ، ساده، اقتصادی، اغلب برای واحدهای کوچک یا تک واحدی
- مدل‌ها: B24، B28
کامل ترین جدول لیست ارور های پکیج ایران رادیاتور سری های انالوگ
در جدول زیر تمام ارور های پکیج های انالوگ ایران رادیاتور که در بالا بررسی کردیم را به همراه شیوه رفع خطا، توضیح علت خطای پکیج ایران رادیاتور و مدل ها به طور کامل شرح داده ایم:
الگوی چراغ | نوع مشکل | مدل‌های مربوط | توضیح خطا | علت‌های احتمالی | روش رفع |
40–70 | فشار/پرشر آب | همه آنالوگ (FF/CF) | پرشرسوییچ آب «باز» (کمبود فشار مدار) | افت فشار، نشتی، پرشر آب یا شیر پرکن معیوب | رساندن فشار به 1–1.5 بار، هواگیری، رفع نشتی، سرویس/تعویض پرشر آب |
40–70–80 | ایمنی/حد دما | همه آنالوگ | کلید حد عمل کرده ولی دمای قرائت NTC عادی است | گرفتگی مدار، پمپ معیوب، رسوب شدید | هواگیری، اسیدشویی مبدل/مدار، سرویس یا تعویض پمپ |
70 تکی | دمای بالا | همه آنالوگ | افزایش دمای مبدل اولیه به ~89 یا 95°C | مسیر بسته، هواگرفتگی، رسوب | بازکردن مسیر، هواگیری، سرویس مدار |
80 تکی | اورهِیت/کلید حد | همه آنالوگ | دمای بیش از حد/عمل کردن ترموستات حد | پمپ ازکارافتاده، رسوب شدید، بسته بودن مسیر | سرویس/تعویض پمپ، شست‌وشوی مدار، کنترل شعله |
70–80 | شعله/گاز | همه آنالوگ | عدم تشکیل یا تشخیص شعله | قطع/افت فشار گاز، جرقه‌زن/میله یون معیوب، شیر گاز | بررسی گاز، تمیزکاری و تنظیم الکترود/میله یون، سرویس شیر گاز |
40–80 | دود/ترموستات دود | مدل‌های CF بدون فن | ترموستات دود باز شده | انسداد دودکش، مکش نامناسب، خرابی ترموستات | بازبینی دودکش/کلاهک H، تعویض ترموستات دود |
40–60–70 | فن/پرشر هوا | فقط FF | پرشرِ هوا «بسته» است در حالی‌که فن خاموش است | پرشر هوا گیر کرده/سوئیچ چسبیده، خطای برد | تست و تعویض پرشر، بررسی برد |
40–60–80 | فن/پرشر هوا | فقط FF | فن کار میکند ولی پرشرِ هوا «باز» مانده | شلنگ/ونتوری مسدود، پرشر معیوب، خرابی فن، دودکش مسدود | تمیزکاری مسیرها، تعویض پرشر/فن، رفع انسداد دودکش |
50–60 | سنسور دماNTC شوفاژ | همه آنالوگ | اتصال کوتاه NTC مدار گرمایش | سنسور معیوب/رطوبت، اتصال کوتاه کابل | تعویض NTC/ترمیم سیم‌کشی |
50–70–80 | سنسور دما NTC شوفاژ | همه آنالوگ | مدار باز/قطعی NTC مدار گرمایش | قطعی سیم، کانکتور شل، سنسور خراب | اتصال‌دهی مجدد یا تعویض NTC |
50–70 | سنسور دما NTC مصرفی | همه آنالوگ | اتصال کوتاه NTC آب‌گرم مصرفی | رطوبت/خرابی سنسور یا کابل | تعویض NTC/ترمیم کابل |
50–80 | سنسور دما NTC مصرفی | همه آنالوگ | مدار باز/قطعی NTC آب‌گرم مصرفی | قطعی سیم، سنسور معیوب | اتصال‌دهی مجدد یا تعویض NTC |
60–80 | ضدیخ (پمپ روشن) | همه آنالوگ | فعال بودن ضدیخ با پمپ | دمای پایین محیط/سنسورها | وضعیت عادی؛ در صورت تداوم غیرعادی، کالیبراسیون سنسورها |
60–70 | ضدیخ (مشعل روشن) | همه آنالوگ | یخ‌زدایی با شعله | دمای بسیار پایین محیط/مدار | وضعیت عادی؛ در صورت خطا، بررسی سنسور و مدار |
30–40 | برد الکترونیک | همه آنالوگ | خطای برد/نرم‌افزار | رطوبت، نوسان برق، خرابی قطعات | ریست، خشک‌کردن، تعمیر تخصصی/تعویض برد |
نکته: در مدل‌های آنالوگ نمایشگر دیجیتال نداریم؛ خطاها با ترکیب چراغ‌های 30/40/50/60/70/80 نشان داده میشوند. کدهای مربوط به فن فقط در مدل‌های فن‌دار (FF) معنی دارند.
چه زمانی باید با تعمیرکار پکیج ایران رادیاتور تماس بگیریم؟
بعضی از ارورها را میتوانید خودتان رفع کنید؛ مثلاً:
- افت فشار آب (تنظیم فشار با شیر پرکن)
- هواگیری رادیاتورها
اما برای خطاهایی مثلE99 برد الکترونیک یا E20 فن و پرشر سوئیچ حتماً باید از یک تعمیرکار پکیج ایران رادیاتور کمک بگیرید.
هزینه رفع کد خطاهای پکیج ایران رادیاتور
هزینه تعمیر بستگی به نوع خطا و قطعه خراب شده دارد. به طور میانگین:
- رفع ارور فشار آب: هزینه جزئی (تنظیم توسط کاربر یا تعمیرکار)
- تعویض سنسور دما: متوسط
- تعمیر برد یا فن: هزینه بالاتر
برای استعلام دقیق قیمت، میتوانید با کارشناسان تعمیر پکیج ایران رادیاتور در تهران چیلر تماس بگیرید.
سوالات متداول (FAQ)
- کد خطای E01 در پکیج ایران رادیاتور یعنی چه؟ به معنی عدم تشکیل شعله است. علت می‌تواند قطعی گاز یا خرابی جرقه‌زن باشد.
- چرا پکیج ایران رادیاتور مدام کد خطا میدهد؟ ممکن است دستگاه نیاز به سرویس دوره‌ای یا رسوب‌زدایی داشته باشد.
- آیا می‌توان بدون تعمیرکار خطاهای پکیج ایران رادیاتور را رفع کرد؟ خطاهای ساده مثل افت فشار را بله، اما خطاهای مربوط به برد یا فن نیاز به متخصص دارد.
جمع‌بندی
شناخت کد خطای پکیج ایران رادیاتور به شما کمک میکند سریع‌تر علت مشکل دستگاه را بفهمید و در صورت امکان آن را رفع کنید. با این حال، در بسیاری از مواقع نیاز به تعمیر تخصصی پکیج ایران رادیاتور وجود دارد.
اگر در تهران هستید و پکیج شما مدام ارور میدهد، میتوانید از خدمات حرفه‌ای تعمیرکار پکیج ایران رادیاتور در تهران‌چیلر استفاده کنید. تیم ما با سال‌ها تجربه آماده رفع انواع کدهای خطای پکیج‌های ایران رادیاتور با بهترین قیمت در محل شماست.
